圖4
2、標準件的尺寸系列化
下面介紹如何設定標準件的規格及其尺寸值。前面完成的標準件中其規格只有默認建立模型時的一種，這里我們可以添加我們需要的規格，然后設定好每個規格的尺寸。墊圈的厚度尺寸進行系列化時，可以手動輸入每一個尺寸，也可以利用軟件提供的等差或者備用系列值來進行快捷輸入。規格的尺寸同樣也可以進行系列選擇輸入。完成之后如圖5
圖5
3、尺寸表達式
Solid2000中還提供了尺寸定義功能，可以對標準件中的尺寸利用數學表達式來進行表達，同時還可隱藏不需要表示的尺寸，這可以方便標準件的尺寸查詢。
圖6
二、自定義標準件的剖切畫法
下面以軸承為例介紹自定義標準件的剖切畫法。

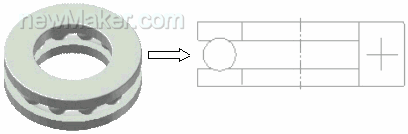

Solid2000是第一個實現標準件中軸承國標畫法的軟件。由于軸承為一裝配件，一般的軟件在其剖切時只是進行實體剖切，但是這種剖切方式不符合國標中規定畫法。Solid2000利用專門的技術實現。
三、結束語
Solid2000的標準件庫以其完備的內容和高度的可擴充性滿足了企業應用的需要，解決了企業在利用三維軟件進行設計時因?yàn)闆]有相應的標準件庫而進行額外的二次開發工作，節省了企業的勞動力。同時為企業建立符合自身需要的企業級的標準件庫提供了一個高效簡便的解決方法。
