在軋制過程中，由于各種因素的影響，帶材在輥縫中的縱向延伸沿寬度方向常常是不均勻分布的。這種沿寬度不均勻延伸的結果導致軋后帶材內部存在著沿寬度方向不均勻分布的縱向殘余應力，當超過一定臨界值時，軋后帶材將產生波浪和翹曲。
對于冷軋寬薄板失穩問題，可按平面應力形式進行二維建模，薄板的厚度由殼單元shell63的實常數來描述。 將冷軋帶材人為切出兩個端部邊界，端部邊界上存在著分布不均勻的張應力。該段帶材寬度仍與原來的相同，而長度等于發生屈曲后的 一個半波長長度L。模型采用力加載方式，加載載荷形狀按實際起浪的形狀來劃分的，整體浪形共可分為六種形狀，分別是右側單邊浪、 左側單邊浪、中浪、對稱雙邊浪、四分之一浪、邊中復合浪。另外，還計算了局部浪形形式下的帶鋼屈曲情況。針對不同的浪形形狀施加 不同的邊界條件，以適應起浪軋件的受力狀況。

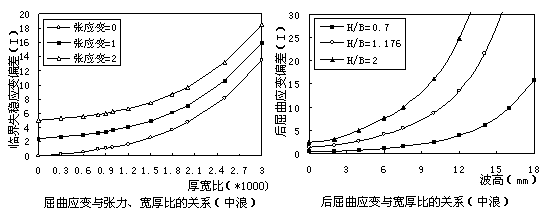

為較精確地分析薄板屈曲失穩限與后屈曲變形過程，首先利用屈曲分析進行預計算，然后將這一線形條件下的 計算結果作為基準載荷帶入非線性結構分析模塊中計算出最終結果。對計算結果按不同寬厚比和不同加載形狀進行分析，分析結果如圖所示。 |
